NGB网络开放实验室 NGB网络开放实验室主要通过建立NGB网络验证试验环境，以研究下一代广播电视网络的形态、承载能力和业务模式，总体上由NGB网络与业务开放实验室平台构成，其中包括基础网络传输平台、业务实验平台、调测平台。

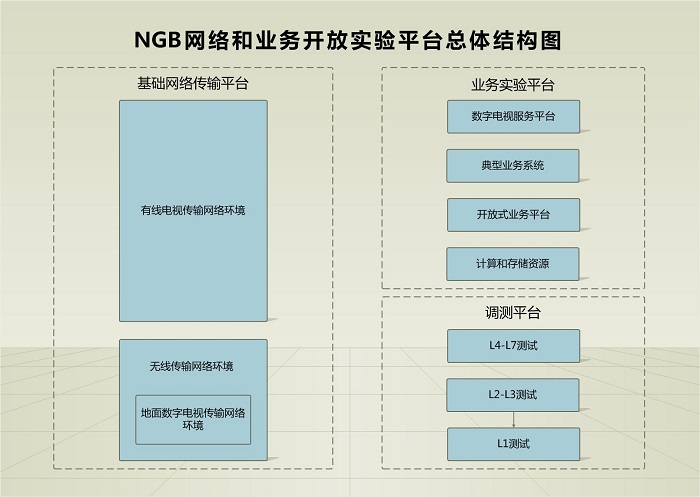

NGB网络与业务开放实验室平台的总体结构如下图所示。

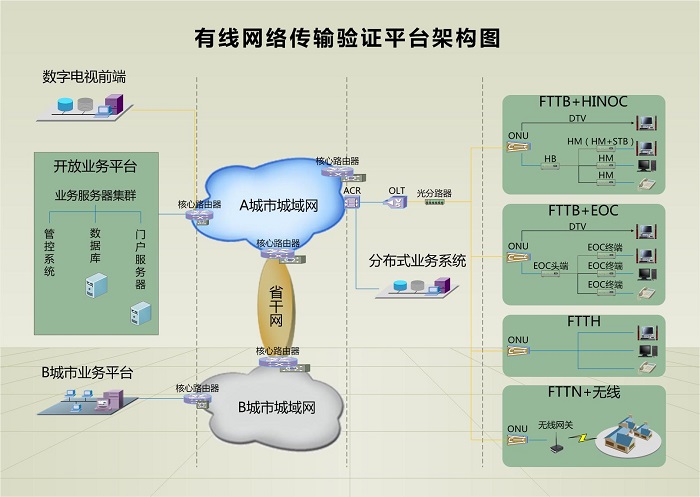

基础网络传输平台以机制验证为主要目的，兼顾未来针对大规模的网络、大用户量和大数据量的业务机制的验证，覆盖了有线、无线等广电网络基本传输方式，网元、网段模块化，为技术研究和开放服务提供基础。其中： 1、有线电视传输网络环境。支持数字电视体系和IP技术体系两种分支。

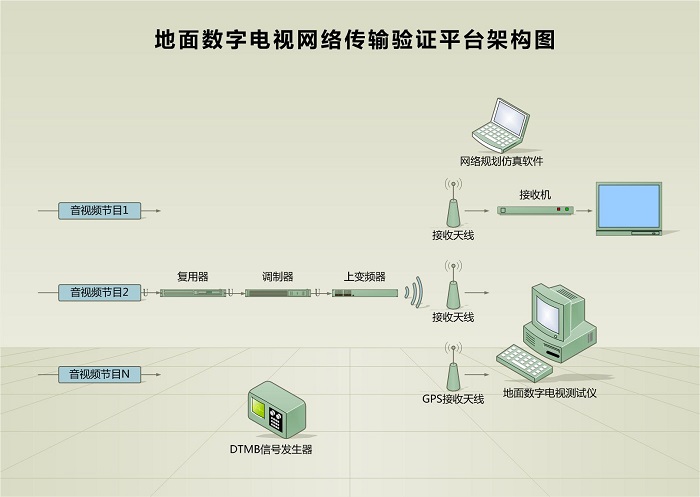

2、地面数字电视传输网络环境。由音视频节目源、复用器、调制器、上变频器、接收机、显示器、地面数字电视测试仪、DTMB地面数字电视信号发生器等重要设备组成。地面数字电视网络验证系统包括接收机测试验证、规划设计验证、网络性能验证。

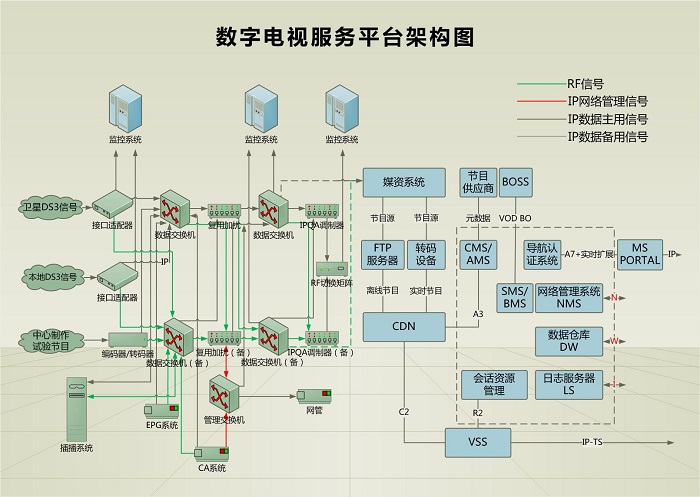

业务实验平台包括数字电视服务平台、典型业务系统和业务终端、开放式业务平台、计算和存储资源基础设施，面向对业务逻辑、业务体验的研究。 其中数字电视服务平台提供了完整的数字电视采、编前端系统，为业务和网络实验输出内容源。其平台架构如下图。
调测平台由L1-L7网络各层测试仪器仪表构成，可对平台各层网络、业务的功能、性能、安全展开测试，为系统优化提供实测依据和数据支撑。用于支持IP网络、射频传输和光纤传输、覆盖OSI网络模型从1层到7层的全面的测试验证。 |
